單點掃描激光測振儀
- 設備簡介
- 在線咨詢
-

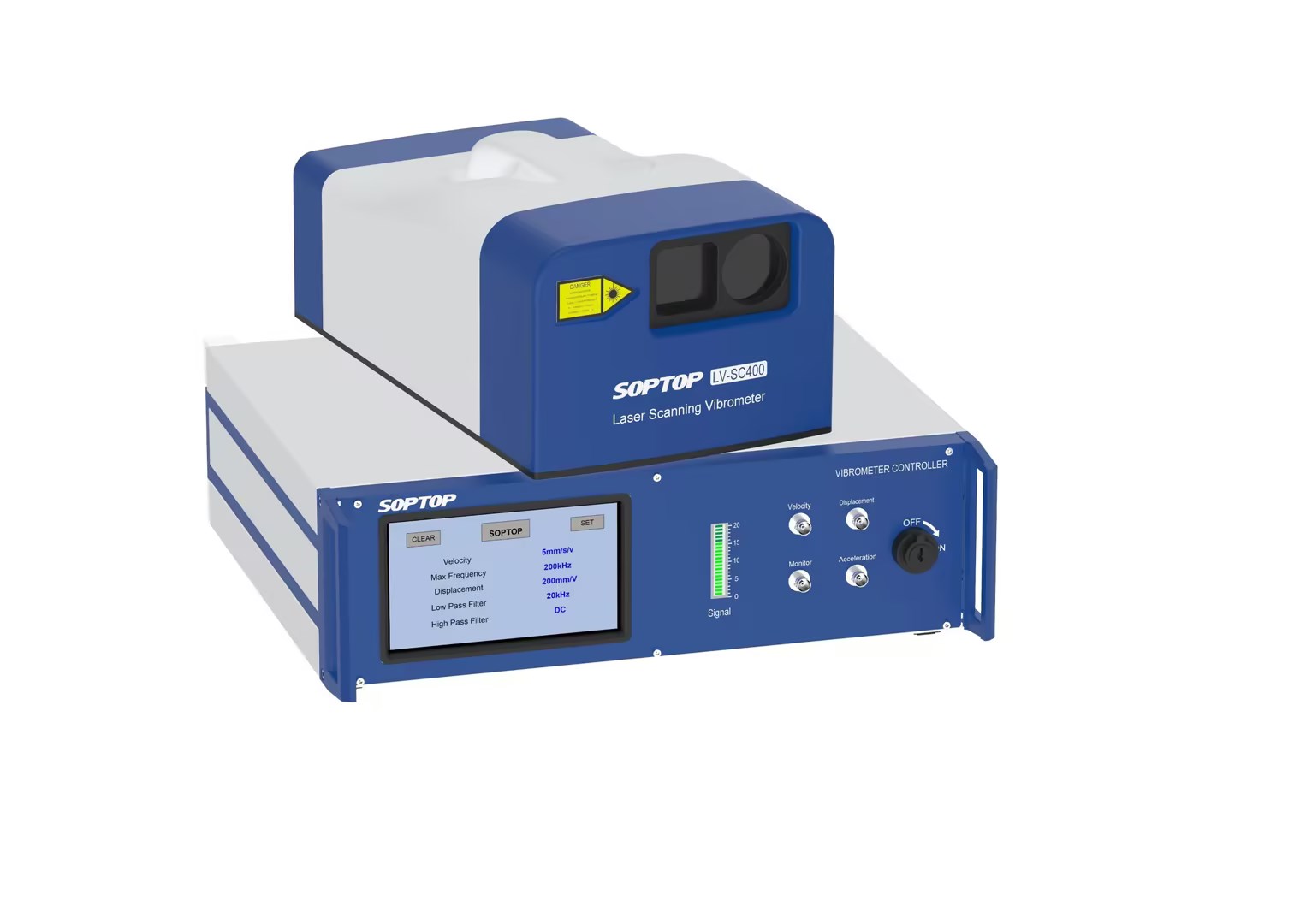

LV-SC400 掃描激光測振儀 利用多普勒原理測量，采用非接觸式測量方法，目標測量距離在0.2m-20m之間，設備抗干擾性強，具有極高的分辨率，不僅可以準確的對各種物體的振動、位移、速度以及加速度等進行測量，還可以進行ODS以及模態分析。該產品可廣泛應用于NVH、結構力學分析、聲學檢測、超聲、汽車等應用領域。 特點
● 模塊化設計，可選配多種解碼器，適用范圍廣
● 非接觸測量被測物體的振動
● 頻率范圍可達3MHz(可拓展到25MHz)
● 可實現自動聚焦
● 無附加質量，對被測物體沒有影響
● 最大測量速度量程可達10m/s
● 專業性：可測量物體振動的位移、速度、加速度及頻率等；
● 可進行ODS和模態分析
● 可定制：可根據客戶要求選擇適當量程和頻率范圍，為客戶進行定制；
● 完整的解決方案：包含了光學調試、電路去噪、信號處理、數據采集及軟件分析功能；
● 個性化軟件：可根據客戶需求配備具有實時評價測量結果、實時顯示變化趨勢等智能化功能的軟件；
Technical Information
LV-SC400 光學頭參數
尺寸（ L*W*H ）
399 × 223 × 166mm
重量
11.5kg
聚焦方式
手動聚焦 / 自動聚焦＜ 5 秒 ( 取決于被測表面 )
激光波長
He-Ne 激光 632.8nm
激光功率
＜ 2mW
工作距離
0.2m-20m( 取決于被測物體表面）
機械接口
1 個 1/4-20 螺紋（用于連接三腳架）
掃描角度（ VxH ）
40 ° ? 50 °
掃描參數
角分辨率＜ 0.001 °，角度穩定性＜ 0.001 ° /h ，最大 30 點 / 秒
LV-SC400 控制箱參數
尺寸（ L*W*H ）
450 × 421 × 149mm
重量
10.5kg
最大測量速度
± 10m/s
最大測量位移
± 2m
輸出電壓范圍
± 10V
頻率范圍
DC-3MHz,DC-25MHz
濾波設置
高通、低通濾波，跟蹤濾波
最大線性誤差
＜± 1%
速度分辨率
優于 0.01 μ m/s/ √ Hz
位移分辨率
優于 1pm
模擬輸出
BNC 接口輸出
數字輸出
RJ45 千兆以太網口
低通濾波器
2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,320kHz,1MHz,3MHz(VD-18/DD-27 解碼器 )/
100kHz,1MHz,2MHz,4MHz,10MHz,25MHz(DD-25M 解碼器 )
跟蹤濾波器（選配）
Slow ， Medium ， Fast ， Off
信號電平顯示
反光信號強度顯示、 DC 電壓信號輸出（ BNC 接口， 0…5V ）
顯示
帶交互式菜單引導設置的彩色屏
工作溫度
+3 °C … +45 °C
存儲溫度
-10 °C … +65 °C
相對濕度
<90%
供電電源
100...240 VAC±10 %, 50/60 Hz
防護等級
IP54
