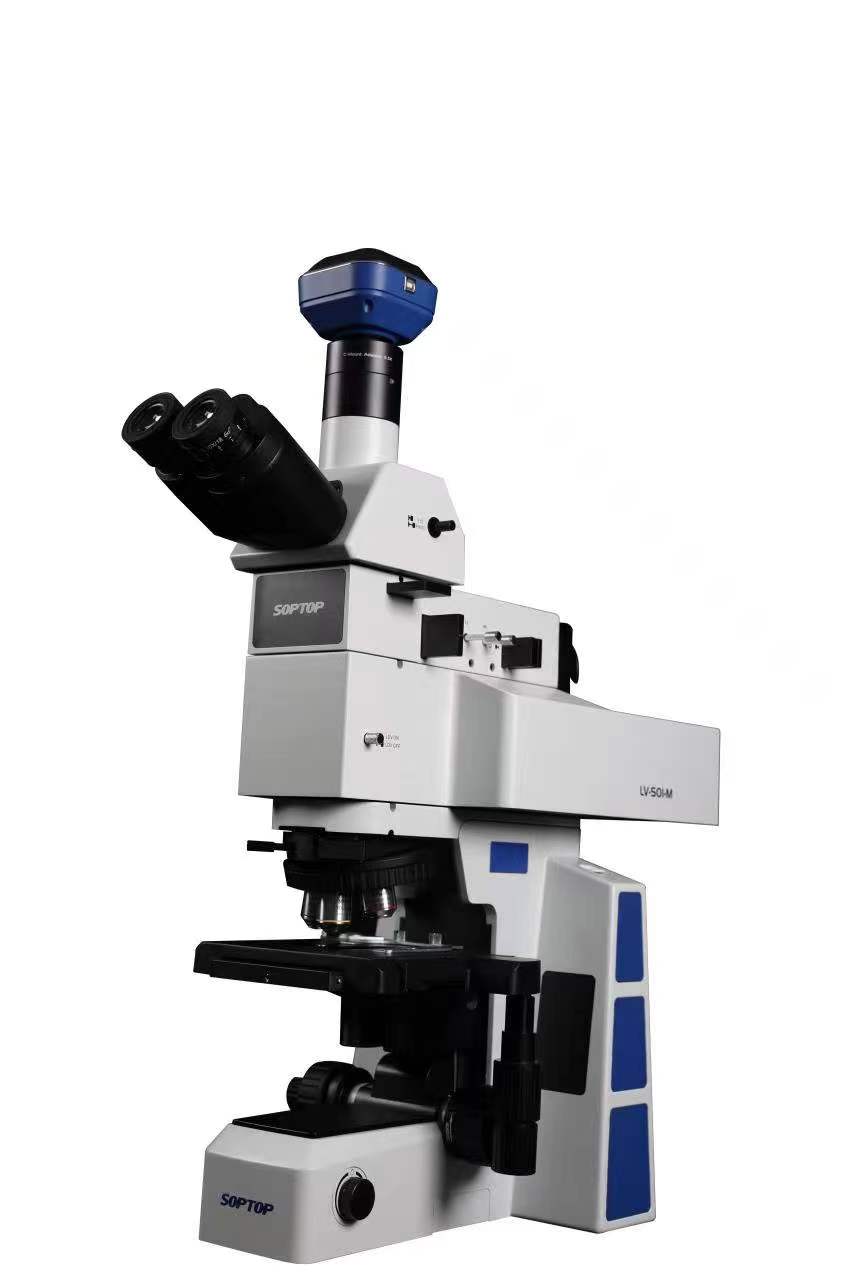

顯微激光測振儀

設備簡介
在線咨詢

顯微激光測振儀是一款全新的集多功能于一身的非接觸式振動測量?jī)x器，也是一款可視化顯微測量分析的理想工具。它可以通過顯微光學系統實現對微小物體的振動測量，可以精確測量MEMS等微小結構元器件的振動狀態（頻率、速度、加速度、位移等信息），激光光斑達微米量級，并可通過顯微成像系統實時精確定位被測點位置。

特點：

非接觸測量，無負載
激光光斑極小，微米級
優越的帶寬和動態范圍
高空間分辨率
工作距離可選
高靈活性、易安裝、易操作
振動傳感器結構緊湊、性能穩定、抗外力沖擊、測量精度高
配有同軸照明裝置和相機，可以方便迅速地確定測量位置。

技術參數：

LV-S01-M 光學頭參數
尺寸（ LWH ）	454.8 × 270 × 643mm
重量	5kg
聚焦方式	手動聚焦
激光波長	He-Ne laser 632.8nm
激光功率	＜ 2mW
工作距離	0.35m-20m( 取決于被測物體表面）

LV-S01-M 控制箱參數
尺寸（ LWH ）	450 × 421 × 149mm
重量	8kg
最大測量速度	± 10m/s
最大測量位移	± 2m
輸出電壓范圍	± 10V
頻率范圍	DC ～ 3MHz DC ～ 25MHz
濾波設置	高通、低通濾波，跟蹤濾波
最大線性誤差	＜± 1%
速度分辨率	優于 0.01 μ m/s/ √ Hz
位移分辨率	優于 1pm
模擬輸出	BNC 接口輸出
數字輸出	RJ45 千兆以太網口
低通濾波器	2kHz,10kHz,20kHz,40kHz,80kHz,160kHz,320kHz,1MHz,3MHz(VD-18/DD-27 解碼器 )/ 100kHz,1MHz,2MHz,4MHz,10MHz,25MHz(DD-25M 解碼器 )
跟蹤濾波器（選配）	Slow ， Medium ， Fast ， Off
信號電平顯示	反光信號強度顯示、 DC 電壓信號輸出（ BNC 接口， 0…5V ）
顯示	帶交互式菜單引導設置的彩色屏
工作溫度	+3 °C … +45 °C
存儲溫度	-10 °C … +65 °C
相對濕度	<90%
供電電源	100...240 VAC±10 %, 50/60 Hz
防護等級	IP54
